IZAJES – CO.SE.M.I.C

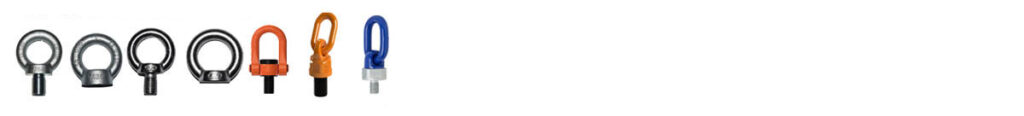

Cancamos

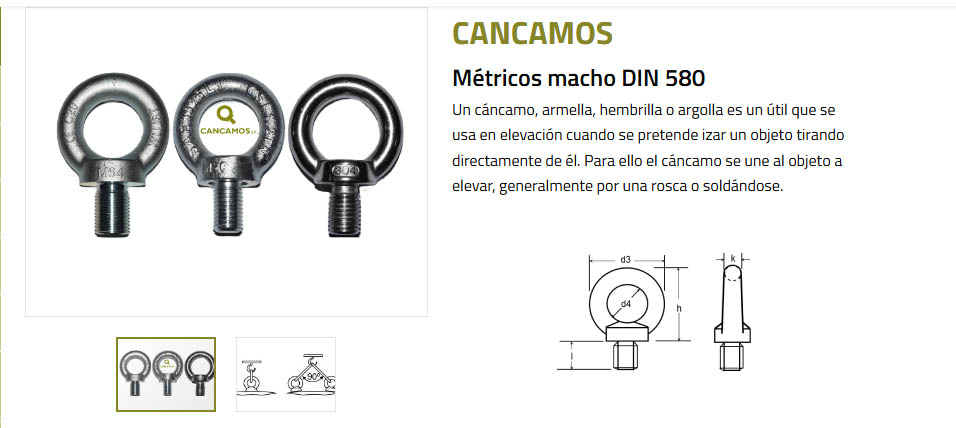

Métricos macho DIN 580

Cáncamos Métricos Macho DIN 580
ROSCA d1	d3 (mm)	d4 (mm)	h (mm)	k (mm)	l (mm)	TIRO DIRECTO (Kg)	TIRO 90° (Kg)
M6 x 1,00	36	20	36	8	13	80	58
M8 x 1,25	36	20	36	8	13	140	95
M10 x 1,50	45	25	45	10	17	230	170
M12 x 1,75	54	30	53	12	20,5	340	240
M14 x 2,00	54	30	53	12	20,5	500	360
M16 x 2,00	63	35	62	14	27	700	500
M18 x 2,50	63	35	62	14	27	930	660
M20 x 2,50	72	40	71	16	30	1200	830
M22 x 2,50	72	40	71	16	30	1450	1040
M24 x 3,00	90	50	90	20	36	1800	1270
M27 x 3,00	90	50	90	20	36	2300	1500
M30 x 3,50	108	60	109	24	45	3600	2600
M36 x 4,00	126	70	128	28	54	5100	3700
M42 x 4,50	144	80	147	32	63	7000	5000
M48 x 5,00	166	90	168	38	68	8600	6100
M56 x 5,50	184	100	187	42	78	11500	8300
M64 x 6,00	206	110	208	48	90	16000	11000

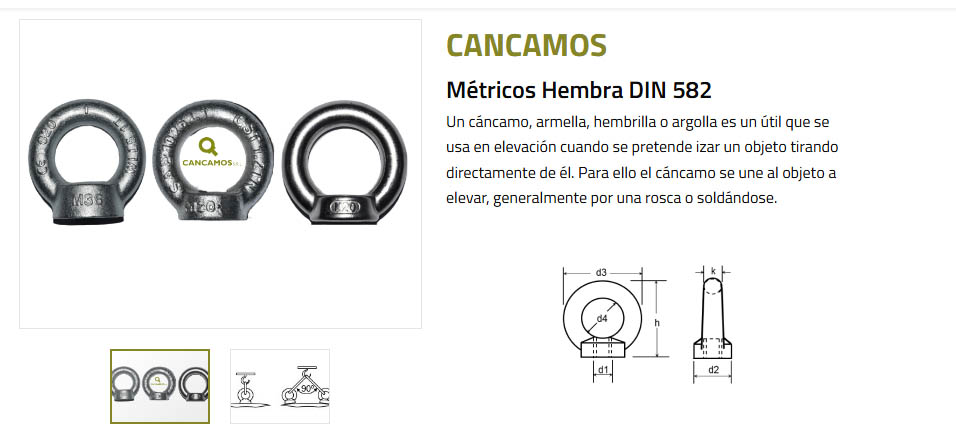

Métricos Hembra DIN 582

Cáncamos Métricos Hembra DIN 582
ROSCA d1	d2 (mm)	d3 (mm)	d4 (mm)	h (mm)	k (mm)	TIRO DIRECTO (Kg)	TIRO 90° (Kg)
M6 x 1,00	20	36	20	36	8	80	58
M8 x 1,25	20	36	20	36	8	140	95
M10 x 1,50	25	45	25	45	10	230	170
M12 x 1,75	30	54	30	53	12	340	240
M14 x 2,00	30	54	30	53	12	500	360
M16 x 2,00	35	63	35	62	14	700	500
M18 x 2,50	35	63	35	62	14	930	660
M20 x 2,50	40	72	40	71	16	1200	830
M22 x 2,50	40	72	40	71	16	1450	1040
M24 x 3,00	50	90	50	90	20	1800	1270
M27 x 3,00	50	90	50	90	20	2300	1500
M30 x 3,50	65	108	60	109	24	3600	2600
M36 x 4,00	75	126	70	128	28	5100	3700
M42 x 4,50	85	144	80	147	32	7000	5000
M48 x 5,00	100	166	90	168	38	8600	6100
M56 x 5,50	110	184	100	187	42	11500	8300
M64 x 6,00	120	206	110	208	48	16000	11000

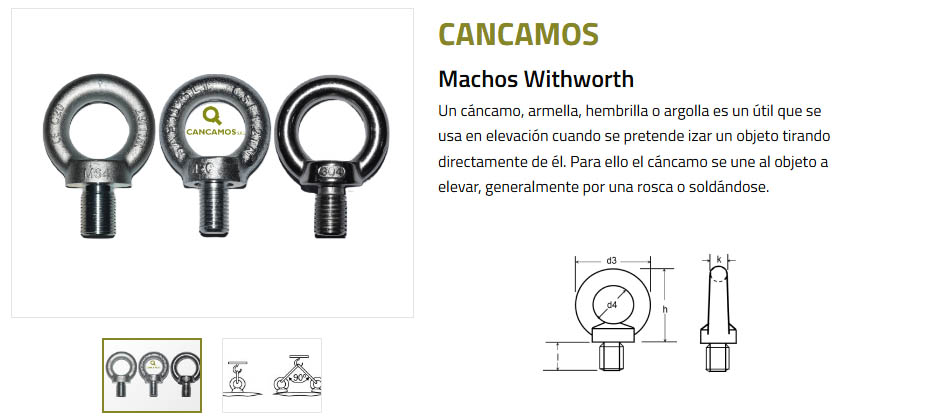

Machos Withworth

Cáncamos Macho - Rosca Whitworth (BSW)
ROSCA (pulg.)	d3 (mm)	d4 (mm)	h (mm)	k (mm)	l (mm)	TIRO DIRECTO (Kg)	TIRO 90° (Kg)
1/4"	36	20	36	8	13	80	58
5/16"	36	20	36	8	13	140	95
3/8"	45	25	45	10	17	230	170
1/2"	54	30	53	12	20.5	340	240
5/8"	63	35	62	14	27	700	500
3/4"	72	40	71	16	30	1200	830
7/8"	72	40	71	16	30	1450	1040
1"	90	50	90	20	36	1800	1270
1 1/8"	108	60	109	24	45	3600	2600
1 1/4"	108	60	109	24	45	3600	2600
1 1/2"	126	70	128	28	54	5100	3700
1 3/4"	144	80	147	32	63	7000	5000
2"	166	90	168	38	68	8600	6100
2 1/4"	184	100	187	42	78	11500	8300
2 1/2"	206	110	208	48	90	16000	11000

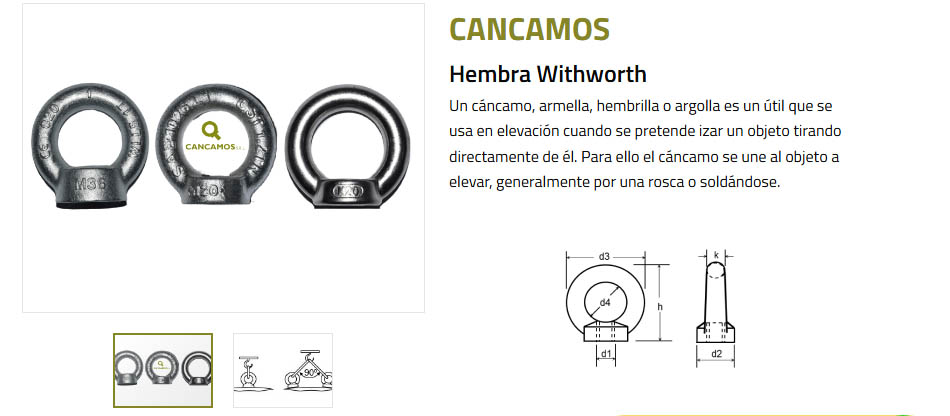

Hembra Withworth

Cáncamos Hembra - Rosca Whitworth (BSW)
ROSCA (pulg.)	d2 (mm)	d3 (mm)	d4 (mm)	h (mm)	k (mm)	TIRO DIRECTO (Kg)	TIRO 90° (Kg)
1/4"	20	36	20	36	8	80	58
5/16"	20	36	20	36	8	140	95
3/8"	25	45	25	45	10	230	170
1/2"	30	54	30	53	12	340	240
5/8"	35	63	35	62	14	700	500
3/4"	40	72	40	71	16	1200	830
7/8"	40	72	40	71	16	1450	1040
1"	50	90	50	90	20	1800	1270
1 1/8"	65	108	60	109	24	3600	2600
1 1/4"	65	108	60	109	24	3600	2600
1 1/2"	75	126	70	128	28	5100	3700
1 3/4"	85	144	80	147	32	7000	5000
2"	100	166	90	168	38	8600	6100
2 1/4"	110	184	100	187	42	11500	8300
2 1/2"	120	206	110	208	48	16000	11000

Giratorio YDS marca YIYUN

Giratorio YDS marca YIYUN
ROSCA MÉTRICA (M)	L (mm)	CARGA DE TRABAJO (Kgrs)
M8 x 1,25	12	500
M10 x 1,50	19	700
M12 x 1,75	19	1000
M16 x 2,00	31,8	2000
M20 x 2,50	38,1	3000
M24 x 3,00	38,1	4500

Giratorio YD083 marca YIYUN

Giratorio YD083 marca YIYUN
ROSCA (Métrica / UNC)	F (mm)	CARGA DE TRABAJO (Kgrs)
Rosca Métrica
M8 x 1,25	12	400
M10 x 1,50	19	600
M12 x 1,75	19	700
M16 x 2,00	30	1500
M20 x 2,50	30	2000
M24 x 3,00	30	3150
Rosca UNC (Pulgadas)
UNC 3/8" x 16hs	19	600
UNC 1/2" x 13hs	19	700
UNC 5/8" x 11hs	31,8	1500
UNC 3/4" x 10hs	38,1	2000
UNC 1" x 8hs	38,1	4000

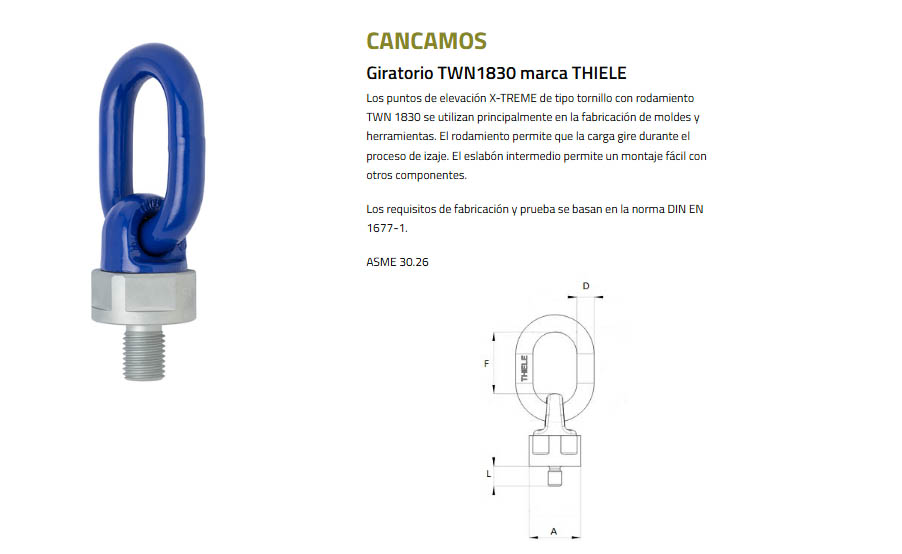

Giratorio TWN1830 marca THIELE

Giratorio TWN1830 marca THIELE (Medidas en mm)
ROSCA METRICA M	F	D	L	A	CARGA DE TRABAJO (Kg)
M10 x 1,50	13	47	15	39	450
M12 x 1,75	13	47	18	39	600
M16 x 2,00	13	47	20	39	1400
M20 x 2,50	16	59	25	50	2500
M24 x 3,00	18	72	30	57	3500
M30 x 3,50	22	83	40	73	5300

Grilletes

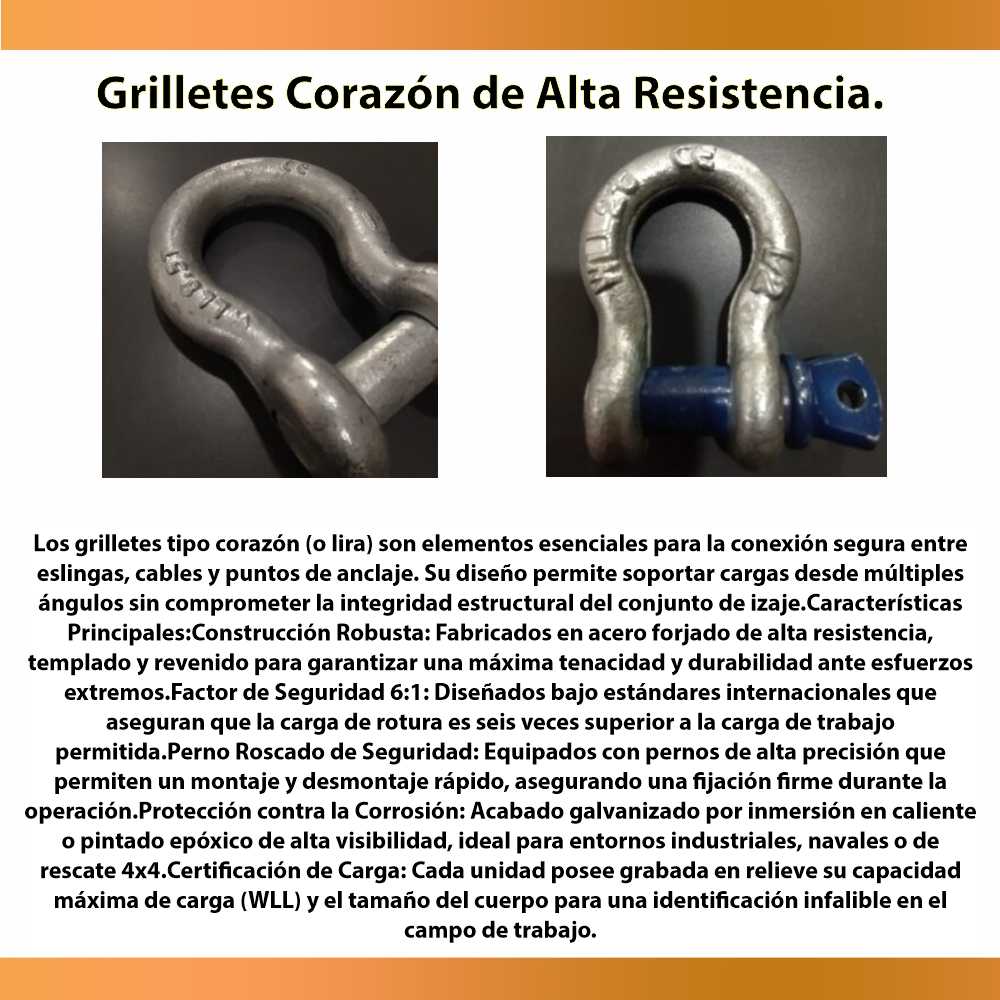

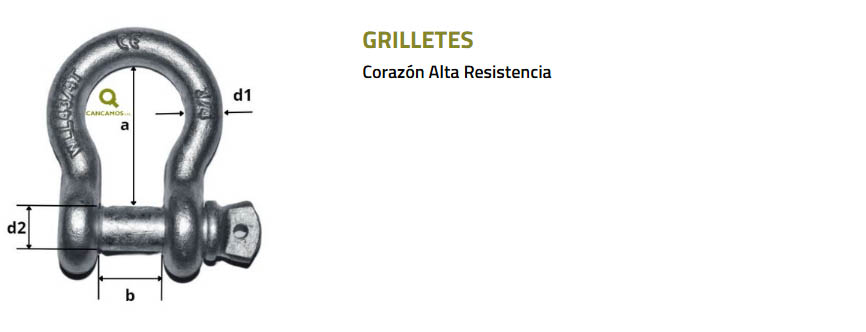

Corazón Alta Resistencia

Grillete Corazón Alta Resistencia
Cuerpo Ød1 (pulg)	Rosca Ød2 (pulg)	Altura libre a (mm)	Boca libre b (mm)	Carga de trabajo (Kgrs)
1/4"	5/16"	26	11	500
5/16"	3/8"	37	13	750
3/8"	7/16"	45	16	1000
7/16"	1/2"	41	18	1500
1/2"	5/8"	48	21	2000
5/8"	3/4"	60	27	3250
3/4"	7/8"	69	33	4750
7/8"	1"	85	35	6500
1"	1 1/8"	94	42	8500
1 1/8"	1 1/4"	103	45	9500
1 1/4"	1 3/8"	117	48	12000
1 3/8"	1 1/2"	130	59	13500
1 1/2"	1 5/8"	143	62	17000
1 3/4"	2"	226	73	25000
2"	2 1/4"	253	82	35000

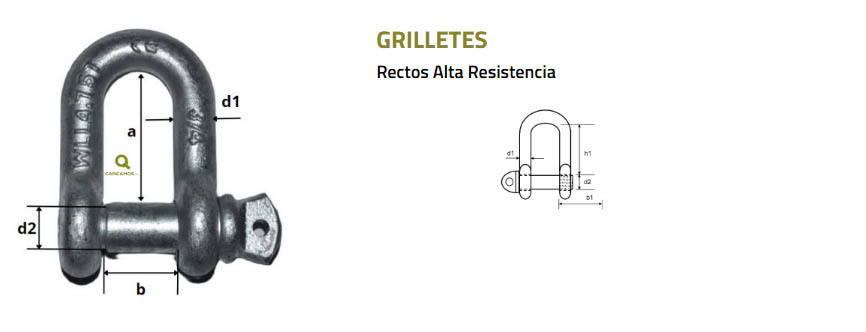

Rectos Alta Resistencia

Grillete Recto Alta Resistencia
Cuerpo Ø d1 (pulg)	Rosca Ø d2 (pulg)	Altura libre a (mm)	Boca libre b (mm)	Carga de trabajo (Kgrs)
1/4"	5/16"	22	11	500
5/16"	3/8"	26	13	750
3/8"	7/16"	31	16	1000
7/16"	1/2"	37	19	1500
1/2"	5/8"	41	21	2000
5/8"	3/4"	51	26	3250
3/4"	7/8"	61	33	4750
7/8"	1"	68	35	6500
1"	1 1/8"	81	42	8500
1 1/8"	1 1/4"	91	45	9500
1 1/4"	1 3/8"	100	51	12000
1 3/8"	1 1/2"	111	57	13500
1 1/2"	1 5/8"	122	60	17000
1 3/4"	2"	146	73	25000
2"	2 1/4"	171	82	35000

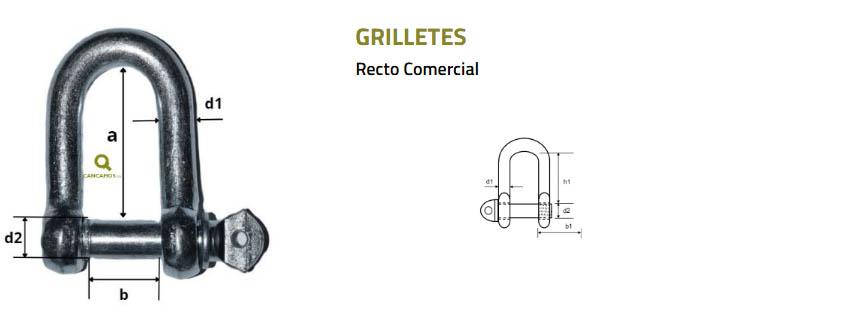

Recto Comercial

Grillete Recto Comercial
Cuerpo Ø d1 (mm)	Rosca Ø d2 (mm)	Altura libre a (mm)	Boca libre b (mm)	Carga de trabajo (Kgrs)
5	5	19	10	75
6	6	25	13	120
8	8	32	17	250
10	10	37	20	500
11	11	43	21	600
12	12	44	22	800
14	14	52	28	900
16	16	62	31	1100
20	20	74	38	1600
22	22	82	40	2200
24	24	102	50	3000
28	28	115	58	4000
32	32	140	68	5000
38	38	152	76	6000

LAS MEDIDAS PUEDEN VARIAR SEGÚN LA PARTIDA

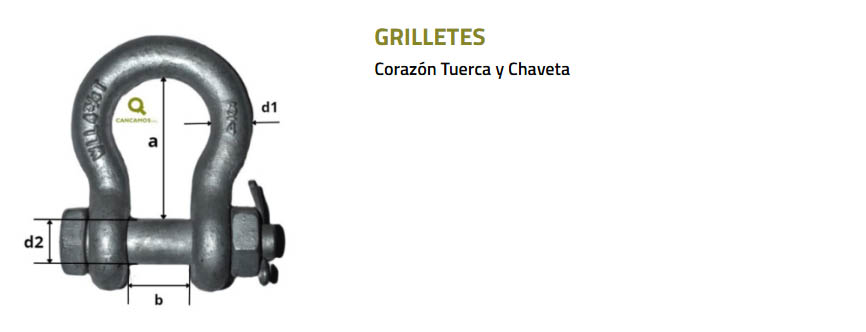

Corazón Tuerca y Chaveta

Grillete Corazón Tuerca y Chaveta
Cuerpo Ø d1 (pulg)	Rosca Ø d2 (pulg)	Altura libre a (mm)	Boca libre b (mm)	Carga de trabajo (Kgrs)
1/4"	5/16"	29	11	500
5/16"	3/8"	31	13	750
3/8"	7/16"	36	16	1000
7/16"	1/2"	41	18	1500
1/2"	5/8"	48	21	2000
5/8"	3/4"	60	27	3250
3/4"	7/8"	69	33	4750
7/8"	1"	85	35	6500
1"	1 1/8"	94	42	8500
1 1/8"	1 1/4"	103	45	9500
1 1/4"	1 3/8"	117	48	12000
1 3/8"	1 1/2"	130	59	13500
1 1/2"	1 5/8"	143	62	17000
1 3/4"	2"	226	73	25000
2"	2 1/4"	253	82	35000

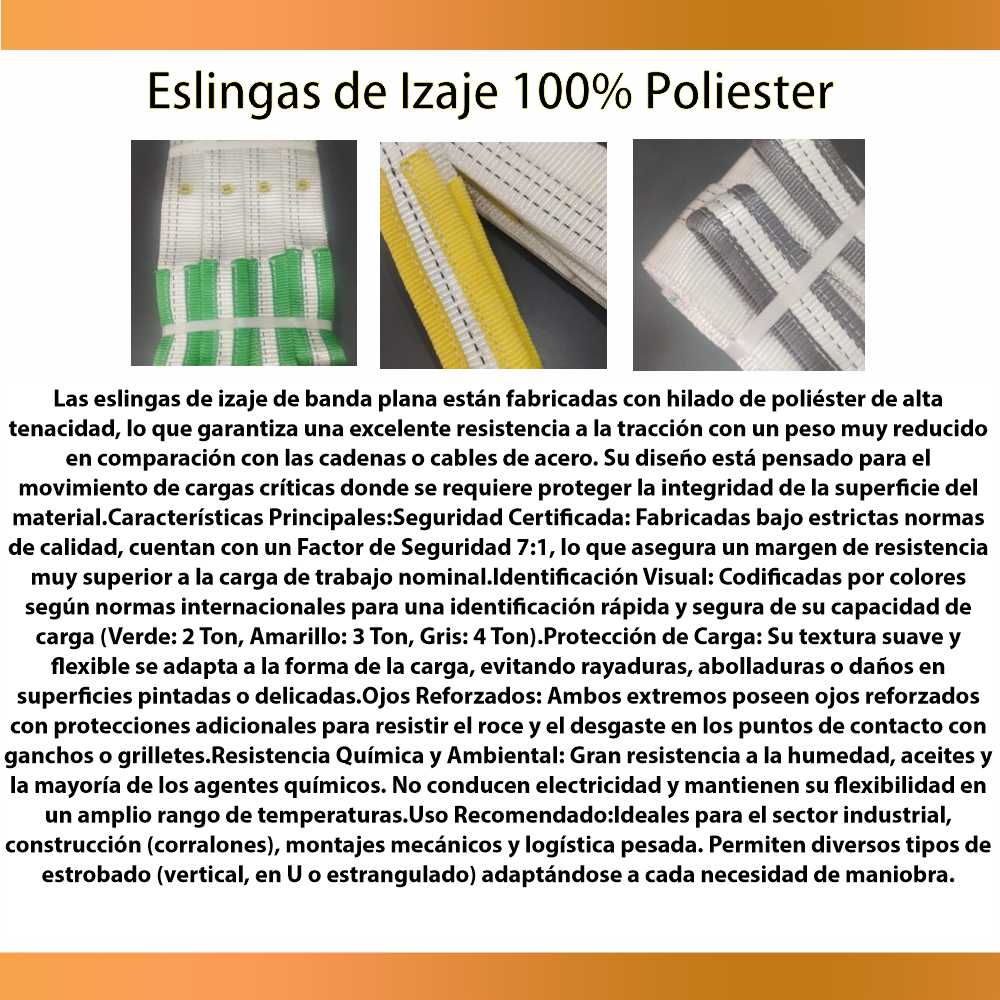

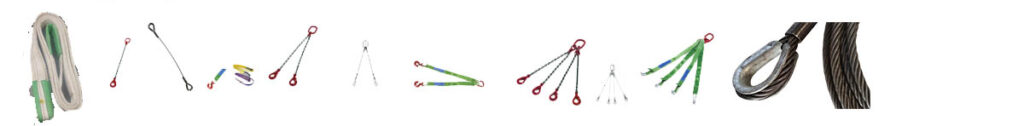

Eslingas y Accesorios

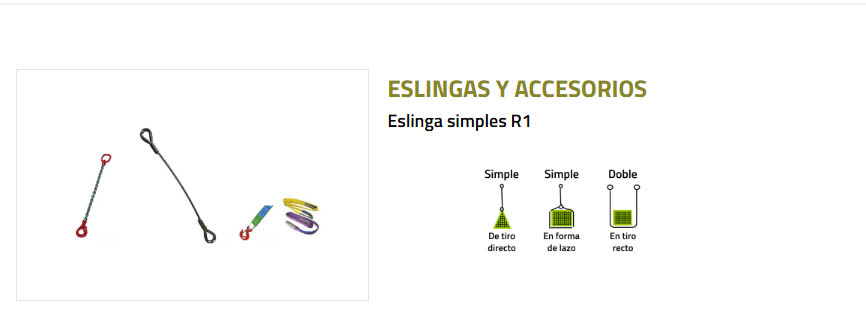

Eslinga simples R1

Tabla Técnica Completa: Eslingas Simples R1
KILOS A LEVANTAR	ESLINGA SIMPLE DE TIRO DIRECTO	ESLINGA SIMPLE TIRO EN FORMA DE LAZO	ESLINGA DOBLE EN TIRO RECTO
250	Cinta 30 / Cadena G8 Ø6 / Cable Ø6	Cinta 30 / Cadena G8 Ø6 / Cable Ø6	Cinta 30 / Cadena G8 Ø6 / Cable Ø6
500	Cinta 30 / Cadena G8 Ø6 / Cable Ø8	Cinta 50 / Cadena G8 Ø6 / Cable Ø8	Cinta 30 / Cadena G8 Ø6 / Cable Ø6
750	Cinta 50 / Cadena G8 Ø6 / Cable Ø8	Cinta 50 / Cadena G8 Ø6 / Cable Ø9,5	Cinta 50 / Cadena G8 Ø6 / Cable Ø6
1000	Cinta 30 / Cadena G8 Ø6 / Cable Ø8	Cinta 50 / Cadena G8 Ø7 / Cable Ø9,5	Cinta 30 / Cadena G8 Ø6 / Cable Ø6
1500	Cinta 50 / Cadena G8 Ø7 / Cable Ø11	Cinta 60 / Cadena G8 Ø8 / Cable Ø13	Cinta 30 / Cadena G8 Ø6 / Cable Ø8
2000	Cinta 60 / Cadena G8 Ø8 / Cable Ø13	Cinta 90 / Cadena G8 Ø10 / Cable Ø16	Cinta 50 / Cadena G8 Ø6 / Cable Ø8
2500	Cinta 90 / Cadena G8 Ø8 / Cable Ø14	Cinta 120 / Cadena G8 Ø10 / Cable Ø18	Cinta 50 / Cadena G8 Ø7 / Cable Ø9,5
3000	Cinta 90 / Cadena G8 Ø10 / Cable Ø16	Cinta 120 / Cadena G8 Ø13 / Cable Ø19	Cinta 60 / Cadena G8 Ø8 / Cable Ø13
4000	Cinta 120 / Cadena G8 Ø10 / Cable Ø18	Cinta 180 / Cadena G8 Ø13 / Cable Ø22	Cinta 60 / Cadena G8 Ø10 / Cable Ø14
5000	Cinta 150 / Cadena G8 Ø13 / Cable Ø19	Cinta 240 / Cadena G8 Ø16 / Cable Ø26	Cinta 90 / Cadena G8 Ø10 / Cable Ø16
6000	Cinta 180 / Cadena G8 Ø13 / Cable Ø22	Cinta 300 / Cadena G8 Ø16 / Cable Ø29	Cinta 90 / Cadena G8 Ø13 / Cable Ø19
8000	Cinta 240 o 120x2c / Cadena G8 Ø16 / Cable Ø26	Cinta 300 o 150x2c / Cadena G8 Ø19 / Cable Ø32	Cinta 120 / Cadena G8 Ø13 / Cable Ø19
10000	Cinta 300 o 150x2c / Cadena G8 Ø19 / Cable Ø32	Cinta 180x2c / Cadena G8 Ø22 / Cable Ø35	Cinta 150 / Cadena G8 Ø13 / Cable Ø19
12500	Cinta 180x2c / Cadena G8 Ø22 / Cable Ø35	Cinta 150x3c / Cadena G8 Ø24 / Cable Ø38	Cinta 240 o 120x2c / Cadena G8 Ø16 / Cable Ø26

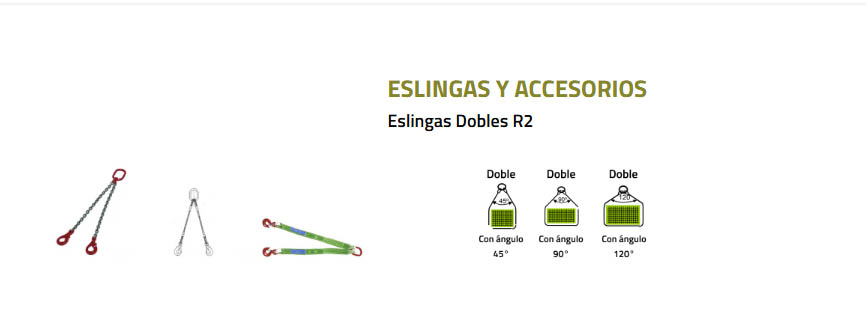

Eslingas Dobles R2

Tabla de Selección: Eslingas Dobles R2 (Completa hasta 20Tn)
KILOS A LEVANTAR	ÁNGULO DE 45°	ÁNGULO DE 90°	ÁNGULO DE 120°
250	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6
500	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø8
750	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8
1000	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8
1500	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 50 / Cadena Ø6 / Cable Ø8	Cinta 60 / Cadena Ø7 / Cable Ø9,5
2000	Cinta 50 / Cadena Ø6 / Cable Ø8	Cinta 60 / Cadena Ø7 / Cable Ø9,5	Cinta 90 / Cadena Ø8 / Cable Ø13
2500	Cinta 60 / Cadena Ø7 / Cable Ø9,5	Cinta 90 / Cadena Ø8 / Cable Ø13	Cinta 120 / Cadena Ø10 / Cable Ø14
3000	Cinta 60 / Cadena Ø8 / Cable Ø13	Cinta 90 / Cadena Ø10 / Cable Ø14	Cinta 120 / Cadena Ø13 / Cable Ø16
4000	Cinta 90 / Cadena Ø10 / Cable Ø14	Cinta 120 / Cadena Ø13 / Cable Ø16	Cinta 180 / Cadena Ø13 / Cable Ø19
5000	Cinta 120 / Cadena Ø10 / Cable Ø16	Cinta 150 / Cadena Ø13 / Cable Ø19	Cinta 240 / Cadena Ø16 / Cable Ø22
6000	Cinta 120 / Cadena Ø13 / Cable Ø19	Cinta 180 / Cadena Ø16 / Cable Ø22	Cinta 300 / Cadena Ø19 / Cable Ø26
8000	Cinta 150 (75x2c) / Cadena Ø13 / Cable Ø19	Cinta 180 (75x3c) / Cadena Ø16 / Cable Ø22	Cinta 240 (90x2c) / Cadena Ø16 / Cable Ø26
10000	Cinta 180 (90x2c) / Cadena Ø13 / Cable Ø22	Cinta 240 (120x3c) / Cadena Ø16 / Cable Ø26	Cinta 300 (75x3c) / Cadena Ø19 / Cable Ø32
12500	Cinta 120x2c / Cadena Ø16 / Cable Ø26	Cinta 150x2c / Cadena Ø19 / Cable Ø32	Cinta 180x2c / Cadena Ø22 / Cable Ø35
15000	Cinta 150x2c / Cadena Ø19 / Cable Ø32	Cinta 180x2c / Cadena Ø22 / Cable Ø35	Cinta 240x2c / Cadena Ø24 / Cable Ø38
20000	Cinta 180x2c / Cadena Ø22 / Cable Ø35	Cinta 240x2c / Cadena Ø24 / Cable Ø38	Cinta 300x2c o 150x4c / Cadena Ø26 / Cable Ø44

Eslingas triples y cuádruples R3-R4

Tabla de Selección: Eslingas Cuádruples R4 (250 a 25.000 Kg)
KILOS A LEVANTAR	CON ÁNGULO DE 45°	CON ÁNGULO DE 90°	CON ÁNGULO DE 120°
250	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6
500	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6
750	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6
1000	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø6	Cinta 30 / Cadena Ø6 / Cable Ø8
1500	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8
2000	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 50 / Cadena Ø6 / Cable Ø8
2500	Cinta 30 / Cadena Ø6 / Cable Ø8	Cinta 50 / Cadena Ø6 / Cable Ø8	Cinta 60 / Cadena Ø7 / Cable Ø9,5
3000	Cinta 50 / Cadena Ø6 / Cable Ø8	Cinta 60 / Cadena Ø7 / Cable Ø9,5	Cinta 90 / Cadena Ø8 / Cable Ø13
4000	Cinta 60 / Cadena Ø7 / Cable Ø9,5	Cinta 90 / Cadena Ø8 / Cable Ø13	Cinta 120 / Cadena Ø10 / Cable Ø14
5000	Cinta 60 / Cadena Ø8 / Cable Ø13	Cinta 90 / Cadena Ø10 / Cable Ø14	Cinta 120 / Cadena Ø13 / Cable Ø16
6000	Cinta 90 / Cadena Ø10 / Cable Ø14	Cinta 120 / Cadena Ø13 / Cable Ø16	Cinta 150 / Cadena Ø13 / Cable Ø19
8000	Cinta 90 / Cadena Ø10 / Cable Ø16	Cinta 120 (60x2c) / Cadena Ø13 / Cable Ø19	Cinta 180 (90x2c) / Cadena Ø13 / Cable Ø22
10000	Cinta 120 (60x2c) / Cadena Ø13 / Cable Ø19	Cinta 150 (75x2c) / Cadena Ø13 / Cable Ø22	Cinta 240 (75x3c) / Cadena Ø16 / Cable Ø26
12500	Cinta 150 (75x2c) / Cadena Ø13 / Cable Ø19	Cinta 180 (90x2c) / Cadena Ø16 / Cable Ø22	Cinta 240 (120x2c) / Cadena Ø19 / Cable Ø32
15000	Cinta 180 (90x2c) / Cadena Ø13 / Cable Ø22	Cinta 240 (120x2c) / Cadena Ø16 / Cable Ø26	Cinta 300 (75x4c) / Cadena Ø19 / Cable Ø35
20000	Cinta 120x2c / Cadena Ø16 / Cable Ø26	Cinta 150x2c / Cadena Ø19 / Cable Ø32	Cinta 180x3c / Cadena Ø22 / Cable Ø38
25000	Cinta 150x2c / Cadena Ø19 / Cable Ø32	Cinta 180x3c / Cadena Ø22 / Cable Ø38	Cinta 300x2c o 150x4c / Cadena Ø24 / Cable Ø44

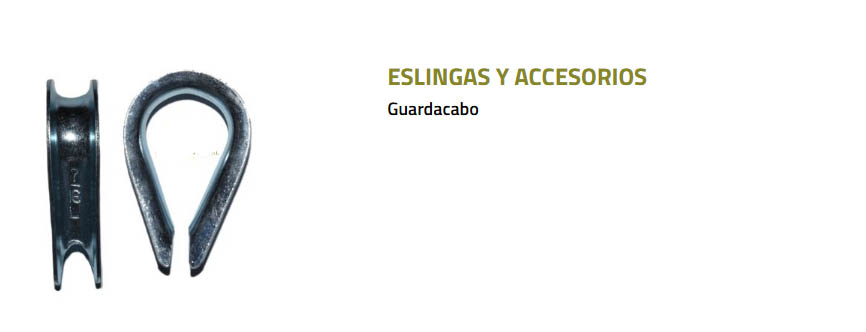

Guardacabo

Guardacabo - Tamaño de Cable
Medida en mm	Medida en Pulgadas
3	1/8"
5	1/5"
6	1/4"
8	1/3"
10	3/8"
11	4/9"
12	1/2"
14	4/7"
16	5/8"
19	3/4"
22	7/8"
24	1"

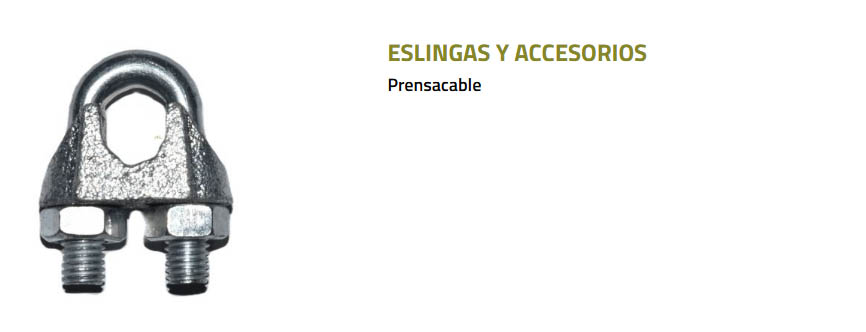

Prensacable

Prensacable - Tamaño de Cable
Medida en mm	Medida en Pulgadas
3	1/8"
5	3/16"
6	1/4"
8	5/16"
10	3/8"
11	7/16"
12	1/2"
14	9/16"
16	5/8"
20	3/4"
22	7/8"
26	1"

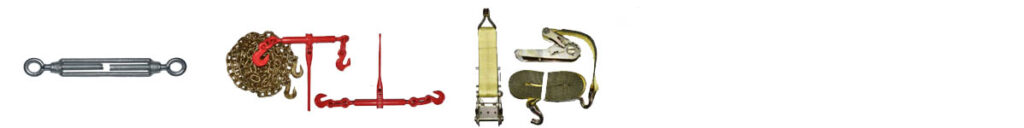

Tensores

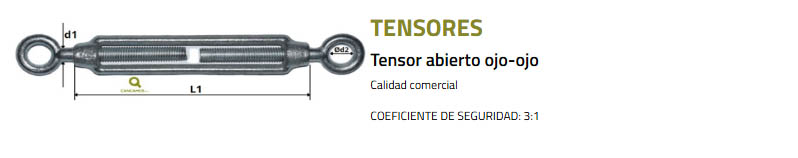

Tensor abierto ojo-ojo

Tensor Abierto Ojo-Ojo
Diámetro vástago (d1) mm	Caja (L1) / Vástago (d1) Pulg.	Largo caja (mm)	Diámetro ojo (d2) mm	Carga de trabajo (kg)
5	3/16"	70	8	55
6	1/4"	80	10	80
8	7/16"	110	11	140
10	3/8"	130	13	230
12	1/2"	175	15	340
14	9/16"	200	16	500
16	5/8"	225	18	700
20	3/4"	250	23	1.200
22	7/8"	320	28	1.450
24	1"	350	30	1.800

LAS MEDIDAS PUEDEN VARIAR SEGÚN LA PARTIDA

Tensor abierto ojo-gancho

Tensor Abierto Ojo-Gancho
Diámetro vástago (d1) mm	Vástago (d1) Pulg. aprox.	Largo caja (L1) mm	Ø Ojo (d2) mm	Boca gancho (b1) mm	Carga de trabajo (kg)
5	3/16"	60	8	5	33
6	1/4"	70	8	8	50
8	7/16"	80	10	9	90
10	3/8"	110	12	10	140
12	1/2"	130	18	11	200
14	9/16"	175	18	14	300
16	5/8"	200	20	17	420
20	3/4"	225	24	19	720
22	7/8"	250	28	24	900
24	1"	320	34	26	1.100

LAS MEDIDAS PUEDEN VARIAR SEGÚN LA PARTIDA

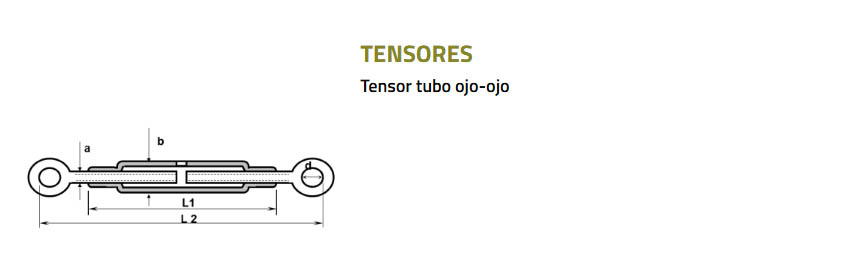

Tensor tubo ojo-ojo

Tensor Tubo Ojo-Ojo
Ø Vástago (a) mm	Ø Vástago (a) Pulg.	Largo Tubo (L1) mm	Largo Cerrado (L2) mm	Largo Abierto mm	Ø Caño (b) mm	Ø Ojo (d1) mm
12	1/2"	125	196	301	26,7	19
16	5/8"	205	294	435	26,7	22
20	3/4"	225	352	520	33,4	25
22	7/8"	300	391	600	33,4	30
24	1"	400	610	930	42,20	35
33	1 1/4"	450	750	1080	60,30	45
39	1 1/2"	500	840	1220	73,00	51
45	1 3/4"	550	970	1380	73,00	60
52	2"	600	1050	1470	88,90	70

LAS MEDIDAS PUEDEN VARIAR SEGÚN LA PARTIDA

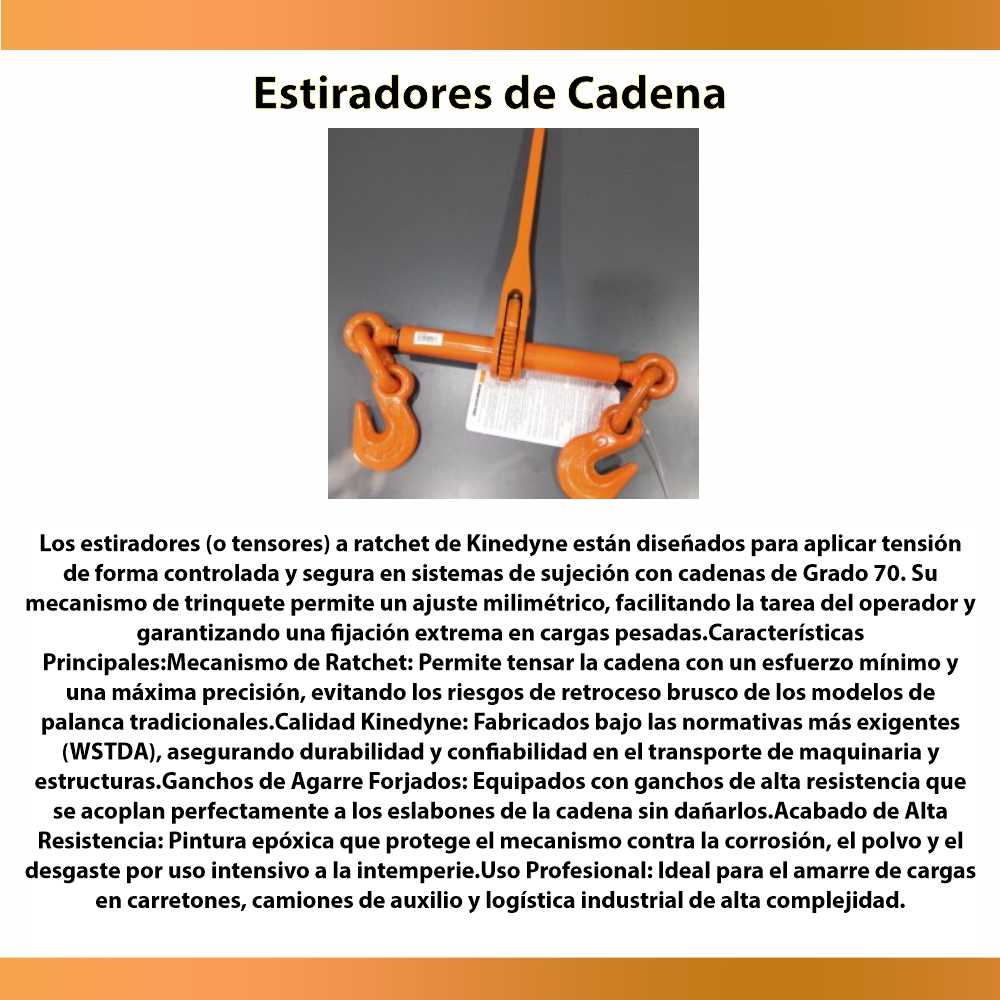

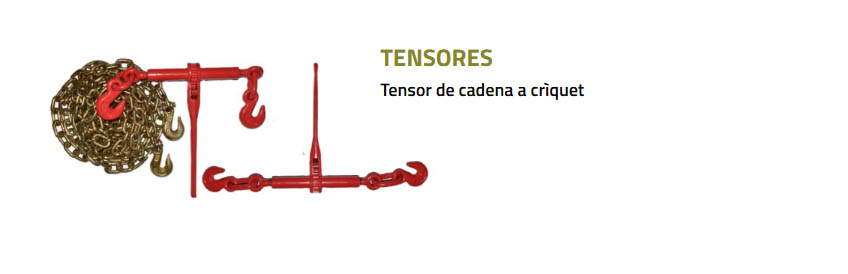

Tensor de cadena a crìquet

Tensor de Cadena a Críquet
Carga de Trabajo	Para Cadena de
4 Ton	3/8" x 1/2"

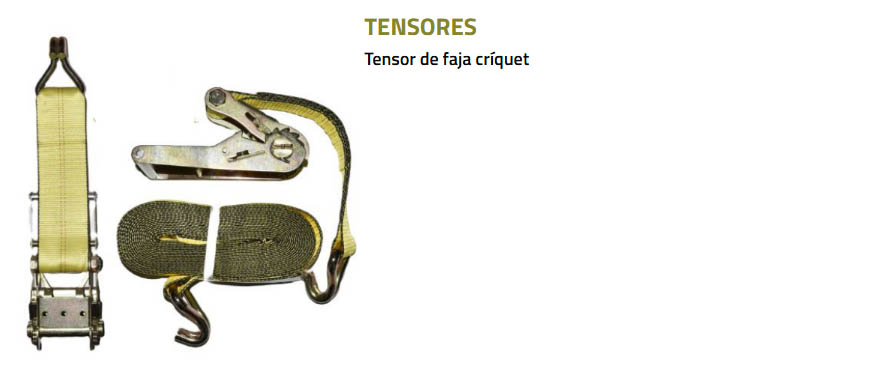

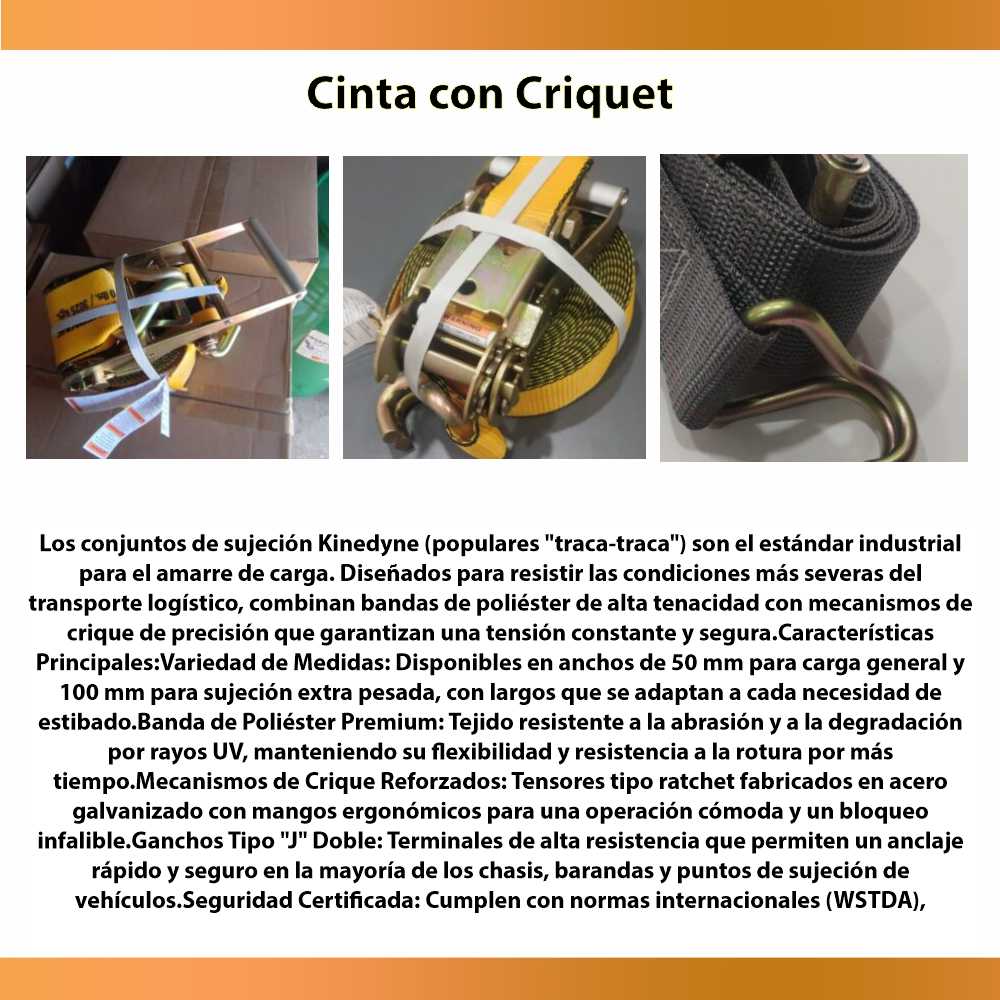

Tensor de faja criquet

Tensor de Faja a Críquet
Carga de Trabajo	Ancho de Faja (mm)	Ancho de Faja (pulg)
3.000 kg	35 mm	1 1/2"
5.000 kg	50 mm	2"

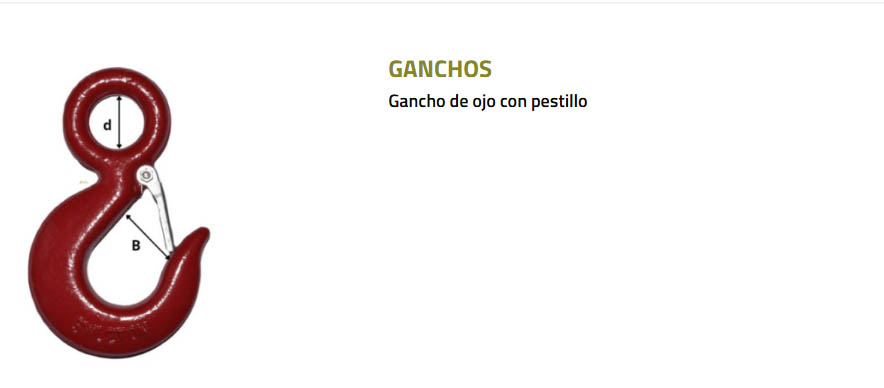

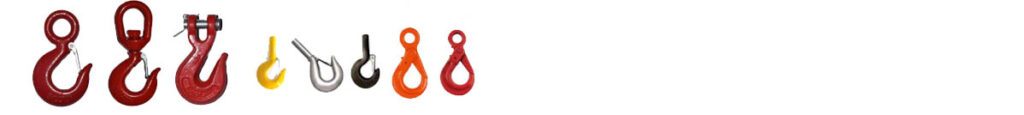

Ganchos

Gancho de ojo con pestillo

Gancho de Ojo con Pestillo
Carga de Trabajo (Kgrs)	Apertura de Boca (B) mm	Diámetro de Ojo (ØD) mm
500	14	13
750	15	13
1000	20	20
1500	22	28
2000	30	31
3000	32	40
5000	41	50
7000	50	60

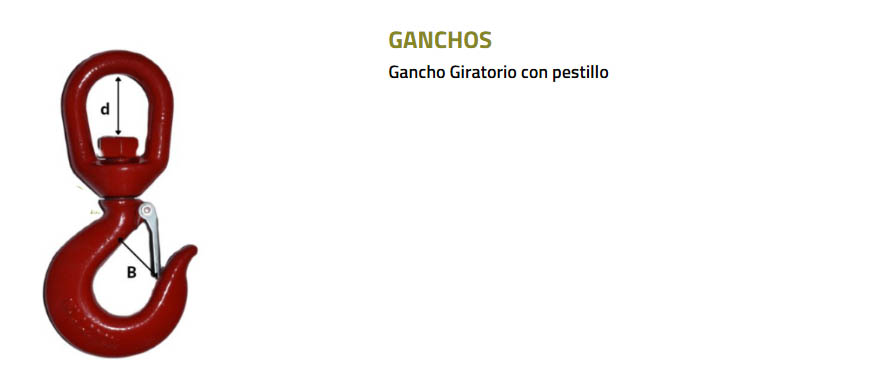

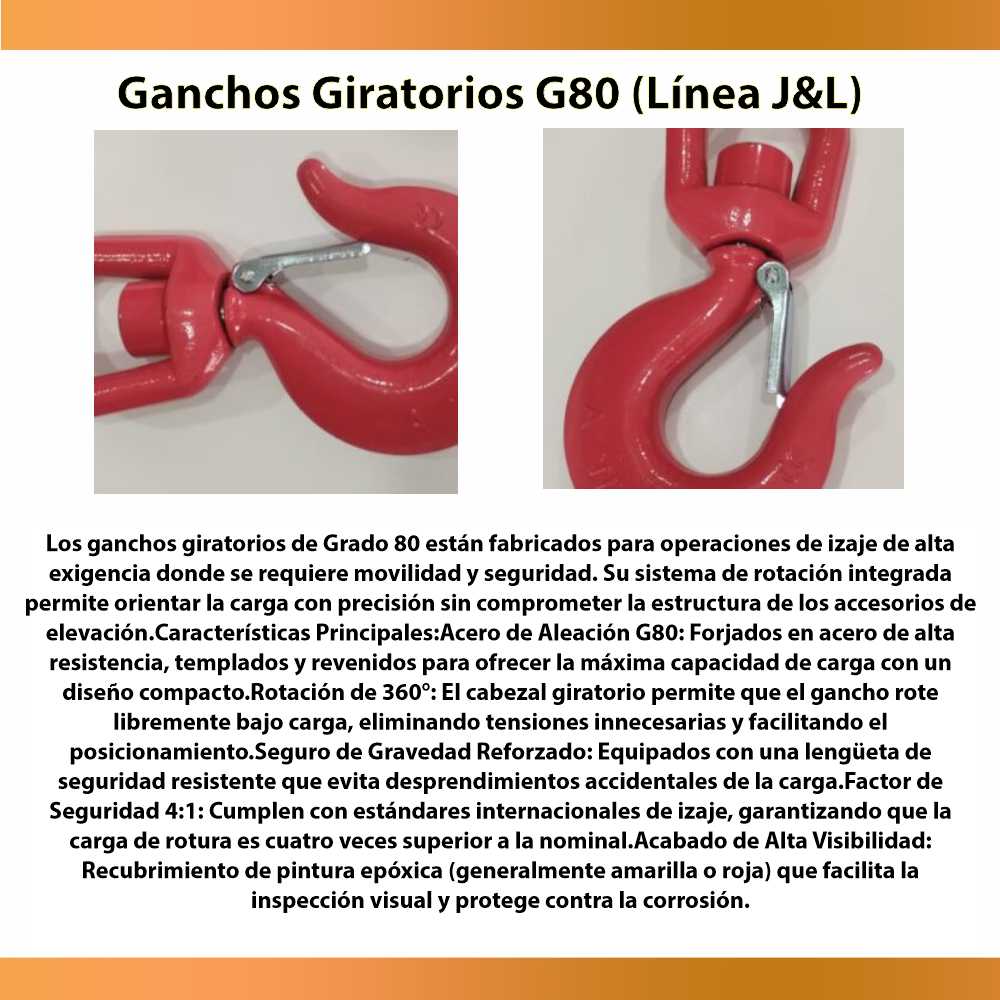

Gancho Giratorio con pestillo

Gancho Giratorio con Pestillo
Carga de Trabajo (Kgrs)	Apertura de Boca (B) mm	Espacio Libre (D) mm
1000	20	35
2000	30	38
3000	32	44
5000	41	55
7000	50	65
10000	73	71

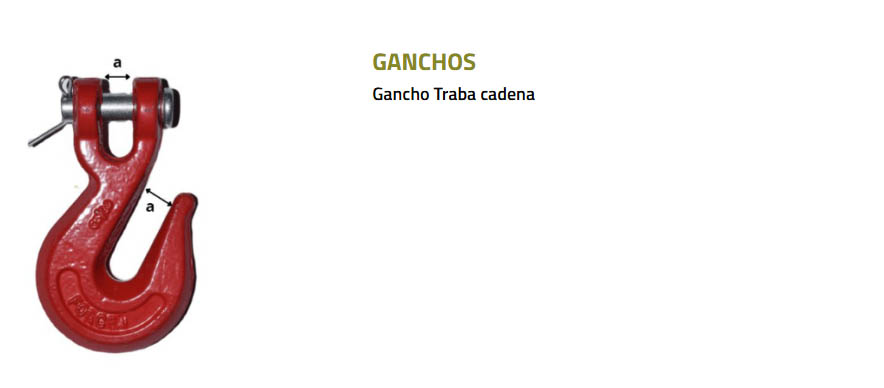

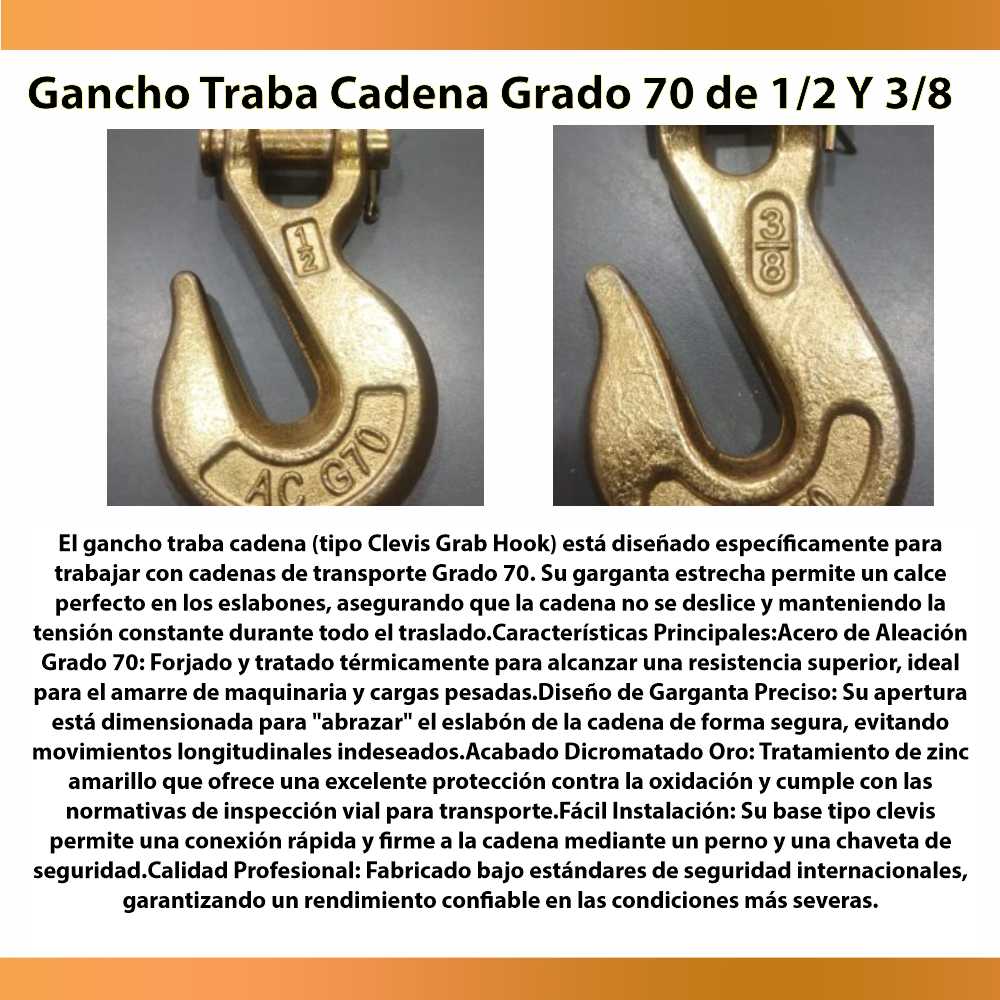

Gancho Traba cadena

Gancho Traba Cadena
Tamaño de Cadena (mm)	Tamaño de Cadena (pulg)	Carga de Trabajo (Kgrs)
6 mm	1/4"	1.100
10 mm	3/8"	3.000
12 mm	1/2"	5.100
16 mm	5/8"	7.500
20 mm	3/4"	10.400

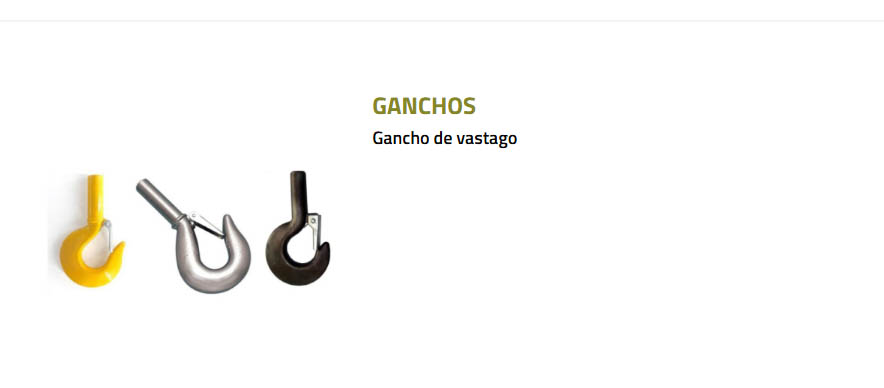

Gancho de vastago

Producto Especial: Gancho de Vástago

Este artículo no cuenta con una tabla de medidas fija en el catálogo oficial.

Instrucciones del fabricante:

ENVIAR DETALLE DE SU REQUERIMIENTO

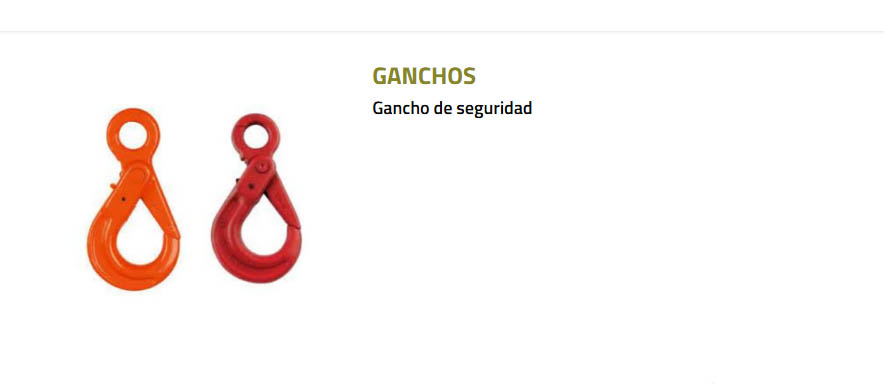

Gancho de seguridad

Gancho de Seguridad (Self-Locking)

Este modelo cuenta con un sistema de cierre automático que se bloquea bajo carga.

Nota del Catálogo:

Enviar detalle de su requerimiento

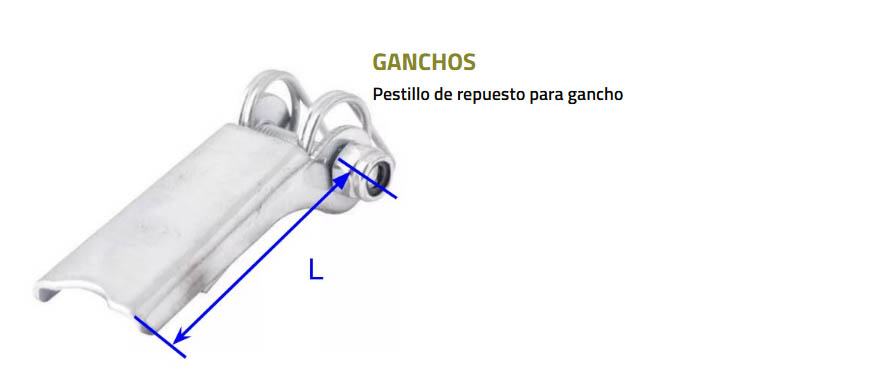

Pestillo de repuesto para gancho

Pestillo de Repuesto para Gancho
Carga de Trabajo del Gancho	Largo del Pestillo (cm)
0,5 TON	2,80
1 TON	3,50
1,5 TON	4,00
2 TON	4,50
3 TON	5,50
5 TON	6,50
7 TON	8,00

PRODUCTOS HYR

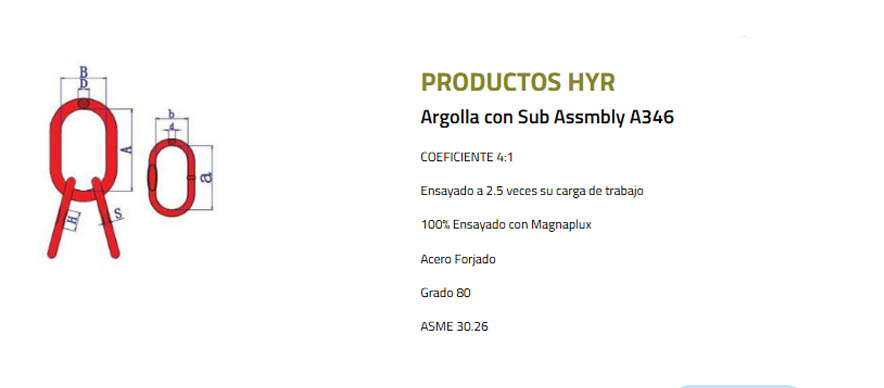

Argolla con Sub Assmbly A346

Argolla con Sub Assembly A346
Para Cadena (mm)	Dimensiones Argolla Principal (mm)			Dimensiones Sub-Argollas (mm)			Carga de Trabajo (TN)
Para Cadena (mm)	Largo (A)	Ancho (B)	Ø (D)	Largo (a)	Ancho (b)	Ø (d)	Carga de Trabajo (TN)
6	135	75	18	54	25	13	2.3
7	160	90	22	70	34	16	3.5
8	160	90	22	70	34	16	4.7
10	180	100	26	85	40	18	7.8
13	200	110	32	115	50	22	13.5
16	260	140	45	140	65	26	23.2
20	350	190	50	180	100	32	26.5
22	350	190	50	180	100	36	31.5
26	400	200	56	180	100	40	45.0

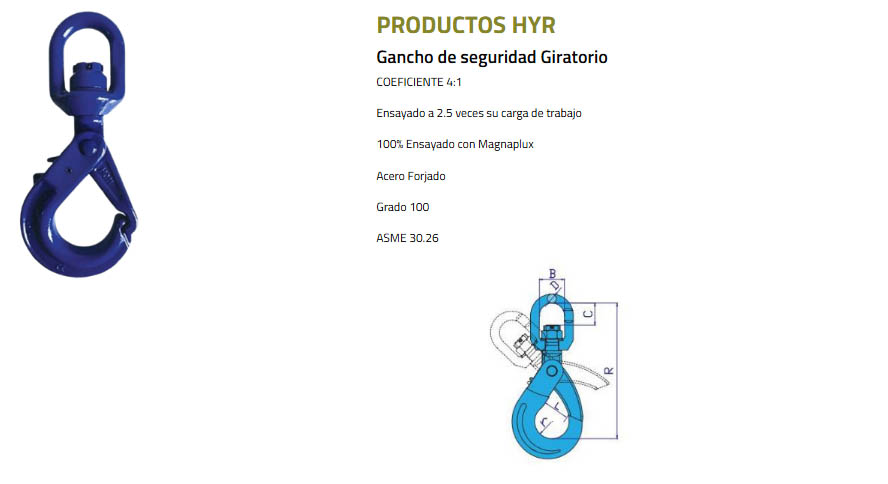

Gancho de seguridad Giratorio

Gancho de Seguridad Giratorio - Serie HYR
Tipo (mm)	L (mm)	R (mm)	B (mm)	C (mm)	D (mm)	Carga de Trabajo (TN)
8	33,7	182	35	25,4	12,7	2,5
10	43,1	215,5	42	32,2	15,0	4,0
13	50,9	265,5	49	43,0	17,5	6,7
16	61,6	323,3	61	55,0	21,5	10,0

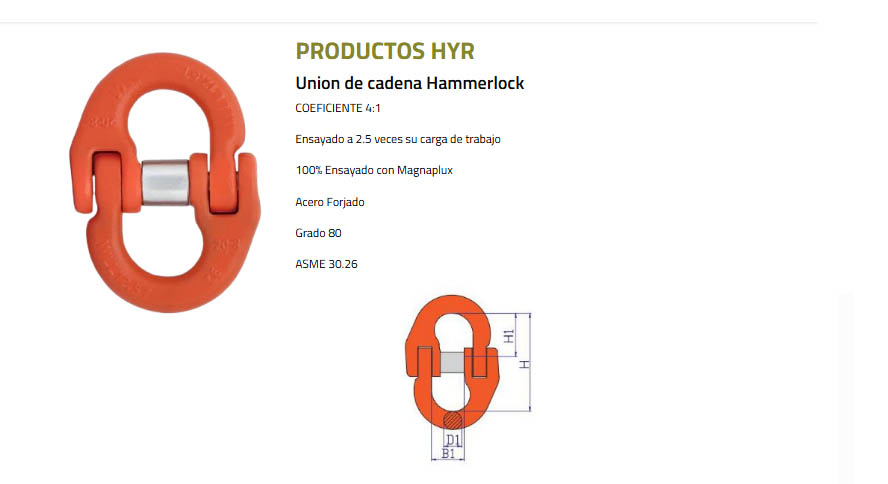

Union de cadena Hammerlock

Unión de Cadena Hammerlock - Serie HYR
Tipo (mm)	B1 (mm)	D1 (mm)	H1 (mm)	H (mm)	Carga de Trabajo (TN)
6	15	7,5	18,5	45,5	1,12
8	19,5	9,6	24,5	62,0	2,0
10	25	12,0	28,0	69,8	3,15
13	30	16,0	36,5	90,4	5,3

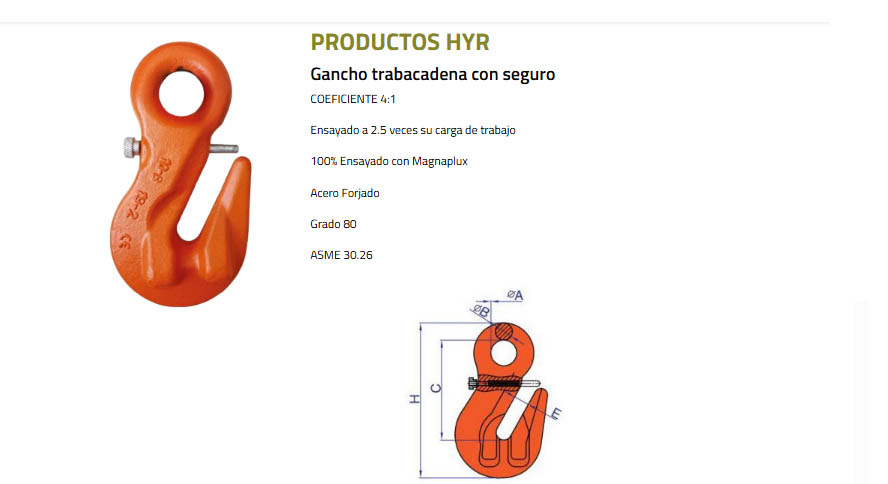

Gancho trabacadena con seguro

Gancho Trabacadena con Seguro - Serie HYR
Tipo (mm)	MMA (mm)	B (mm)	C (mm)	H (mm)	Carga de Trabajo (TN)
10	22	15,4	87,9	133,5	3,15

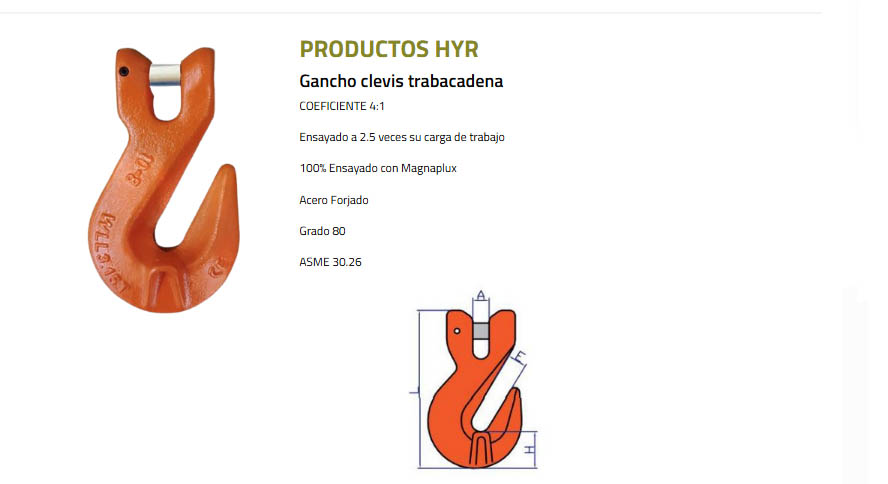

Gancho clevis trabacadena

Gancho Clevis Trabacadena (Alta Resistencia)
Tipo (mm)	A (mm)	E (mm)	H (mm)	L (mm)	Carga de Trabajo (TN)
10	12,5	13,5	29,5	124,5	3,15

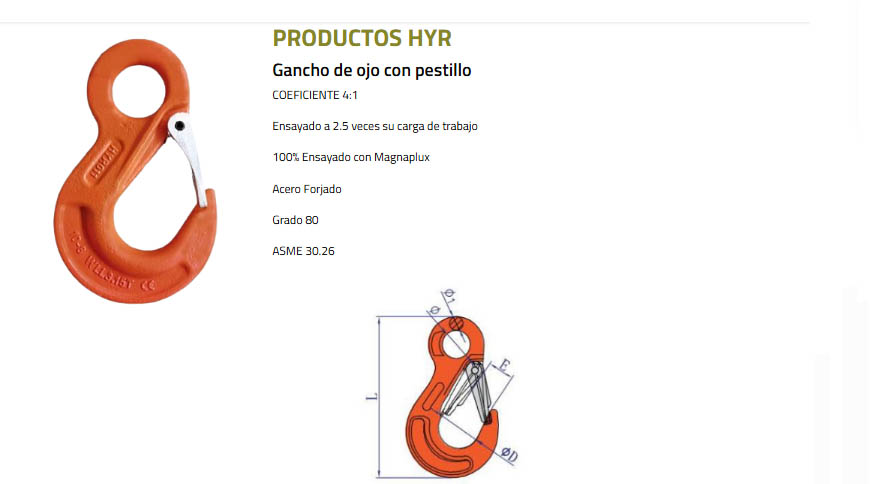

Gancho de ojo con pestillo

Gancho de Ojo con Pestillo - Serie HYR
Tipo (mm)	Ø (mm)	L (mm)	E (mm)	D (mm)	Carga de Trabajo (TN)
6	20	116	10	16	1,12
8	25	141,5	11,6	25	2,0
10	34,5	173,2	16	27	3,15
13	43	217,1	19	35	5,3

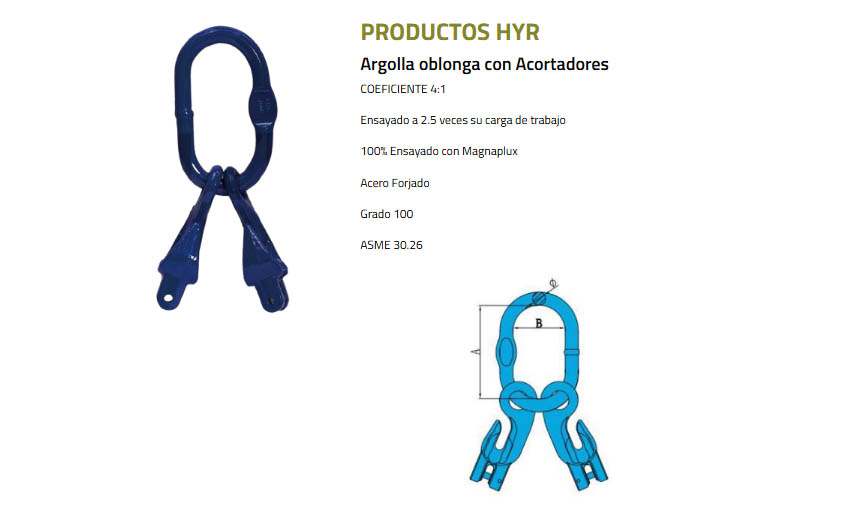

Argolla oblonga con Acortadores

Argolla Oblonga con Acortadores
Tamaño (Cadena)	Dimensión A (mm)	Dimensión B (mm)	Carga de Trabajo
6 mm	110	60	2 TN
10 mm	160	90	2,6 TN

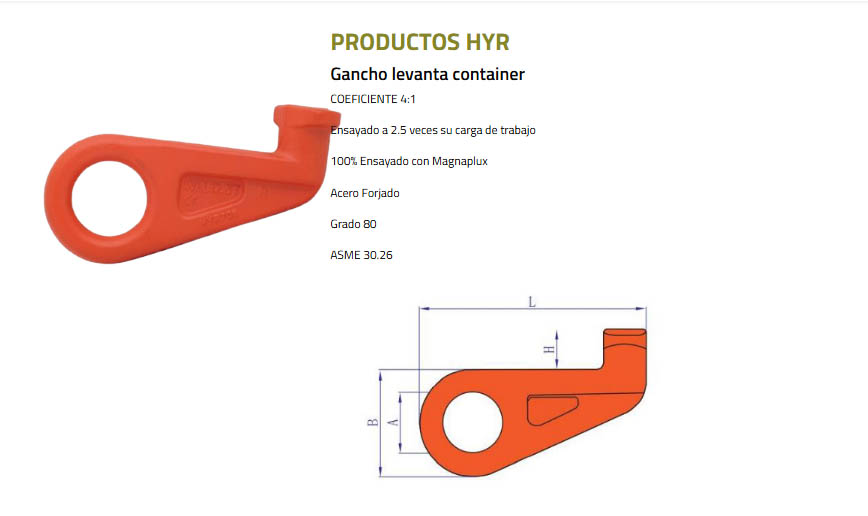

Gancho levanta container

Gancho Levanta Container
Tipo	A (mm)	B (mm)	H (mm)	L (mm)	Carga de Trabajo (TN)
IZQUIERDO	68	120,4	45	254,2	12,5
DERECHO	68	120,4	45	254,2	12,5
RECTO	68	120,4	45	254,2	12,5

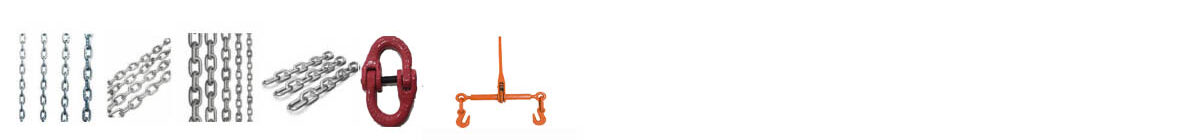

Cadenas y accesorios

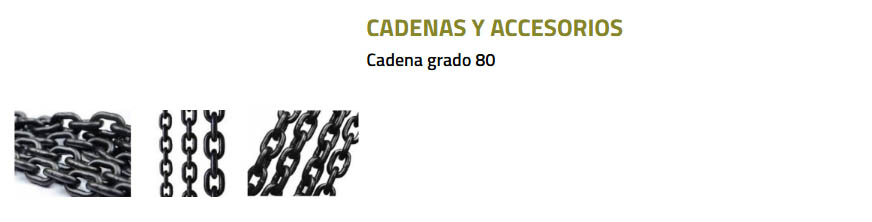

Cadena grado 80

Cadena Grado 80
Medida (Nº)	Largo Int. (mm)	Ancho Int. (mm)	Peso x Metro (kg)	Carga de Trabajo (kg)
6	18	7,5	0,790	1.100
7	21	10	1,100	1.500
8	24	10	1,400	2.000
10	30	15	2,200	3.200
13	39	19	3,800	5.400
16	48	24	5,700	8.000
19	75	27	8,000	10.000
26	91	34	14,800	20.000

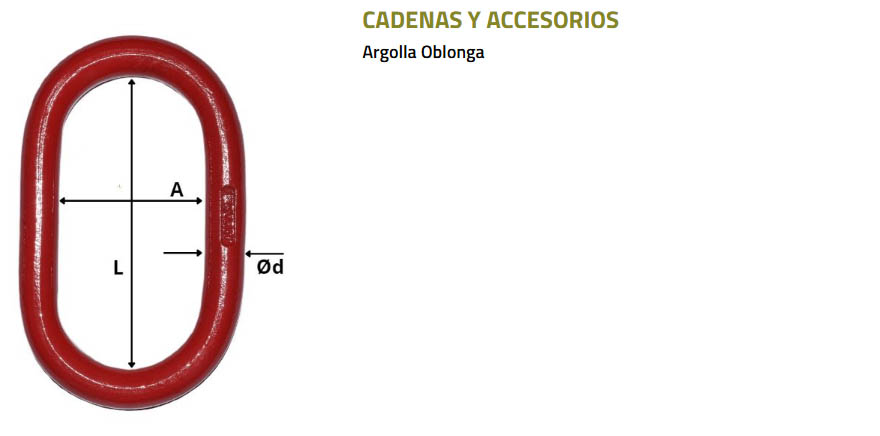

Argolla Oblonga

Especificaciones Argolla Oblonga
Para Cadena (Pulgadas)	Ø Ojo (mm)	Largo L (mm)	Ancho Interno A (mm)	Carga de Trabajo (kg)
1/2"	14	127	65	2.000
5/8"	16	153	75	3.000
3/4"	19	140	70	4.700
7/8"	23	159	91	6.800
1"	26	178	89	11.000

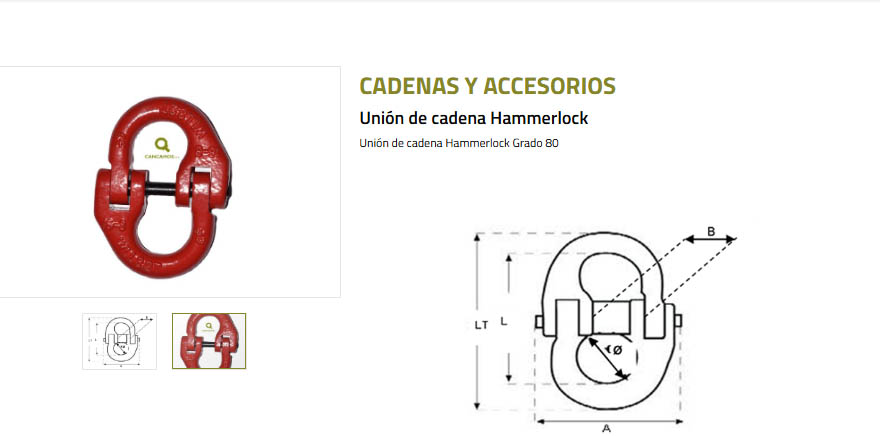

Unión de cadena Hammerlock

Especificaciones Unión Hammerlock
Cadena (Pulgadas)	Ø Ojo (mm)	Largo L (mm)	Largo Total (mm)	Ancho A (mm)	Ancho Boca (mm)	Carga Trabajo (kg)
1/4"	16	48	66	43	16	1.100
5/16"	18	56	76	50	18	2.000
3/8"	27	72	96	63	24	3.000
1/2"	31	90	123	82	31	5.100
5/8"	37	105	143	96	36	7.500
3/4"	41	101	141	102	41	10.400

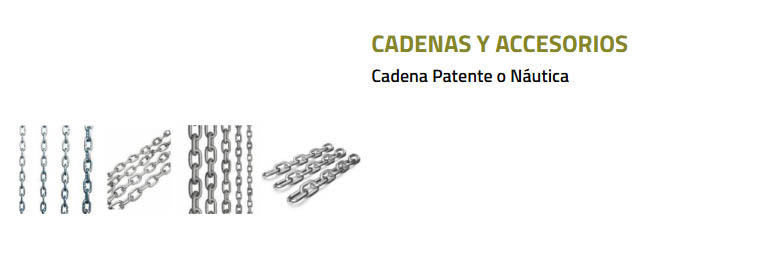

Cadena Patente o Náutica

Especificaciones Cadena Patente / Náutica
Medida (No)	Largo Ext. (mm)	Ancho Ext. (mm)	Peso x Metro (kg)	Carga de Trabajo (kg)
25	21	12	0,150	40
35	25	15	0,270	85
50	35	20	0,500	250
60	41	23	0,700	350
80	50	30	1,250	650
100	60	37	2,000	1000
140	81	52	4,000	2200
200	110	70	8,200	3500
300	165	102	19,000	7200

Complementos A

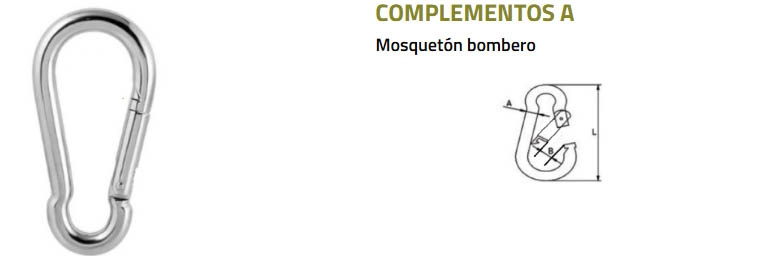

Mosquetón bombero

Especificaciones Mosquetón Bombero
Medida (A x L)	Largo L (mm)	Diámetro A (mm)	Apertura B (mm)	Carga de Trabajo (kg)
5X50	50	5	7	100
6X60	60	6	8	120
7X70	70	7	8	180
8X80	80	8	9	230
9X90	90	9	10	250
10X100	100	10	11	350
11X120	120	11	16	400
12X140	140	12	19	450

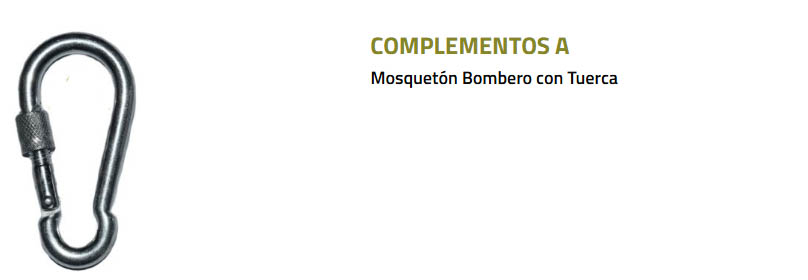

Mosquetón Bombero con Tuerca

Especificaciones Mosquetón con Tuerca
Medida (A x L)	Largo L (mm)	Diámetro A (mm)	Apertura B (mm)	Carga de Trabajo (kg)
5X50	50	5	6	110
6X60	60	6	7	130
7X70	70	7	8	170
8X80	80	8	9	200
9X90	90	9	11	230
10X100	100	10	12	250
11X120	120	11	17	300
12X140	140	12	22	350

Unión de cadena con tuerca

Especificaciones Unión de Cadena con Tuerca
Largo Total (mm)	Diámetro (mm)	Boca (mm)	Largo Interior (mm)	Carga de Trabajo (kg)
40	4	4.5	30	80
50	5	6	40	100
60	6	7	45	120
70	7	8	50	160
80	8	9	60	230
90	9	10	65	300
100	10	11	70	350
110	11	12	80	390
120	12	13	85	450

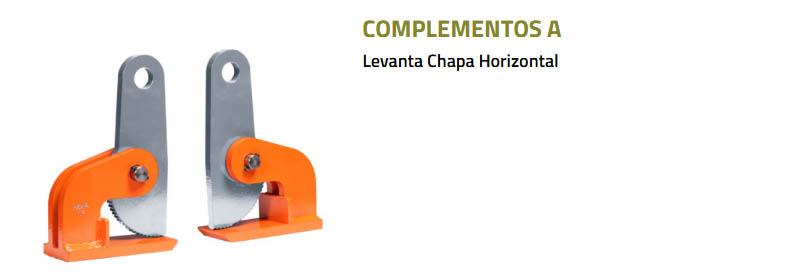

Levanta Chapa Horizontal

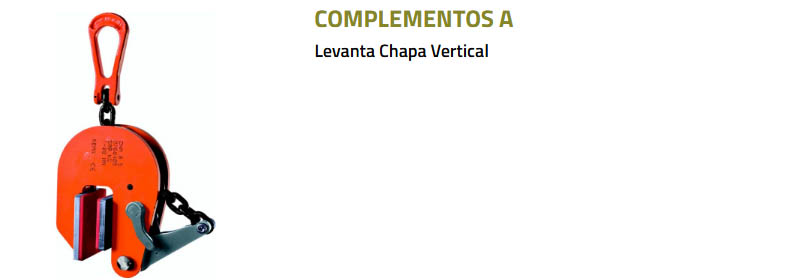

Levanta Chapa Vertical

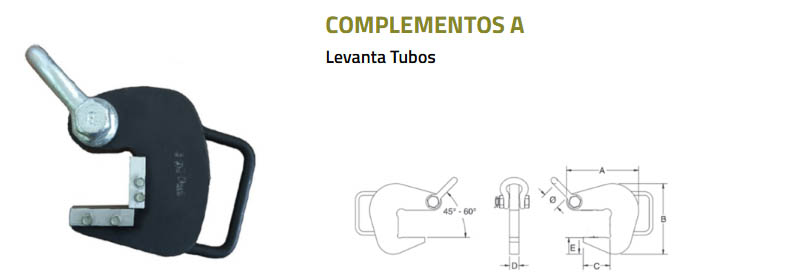

Levanta Tubos

Especificaciones Levanta Tubos
Modelo	Carga Límite Trabajo	Dim. A (pulg.)	Dim. B (pulg.)	Dim. C (pulg.)	Dim. E / D (pulg.)	Ø Grillete (pulg.)
PH-2	2 Ton	5,81"	5,06"	2,06"	1,25" / 1 1/4"	5/8"

Complementos B

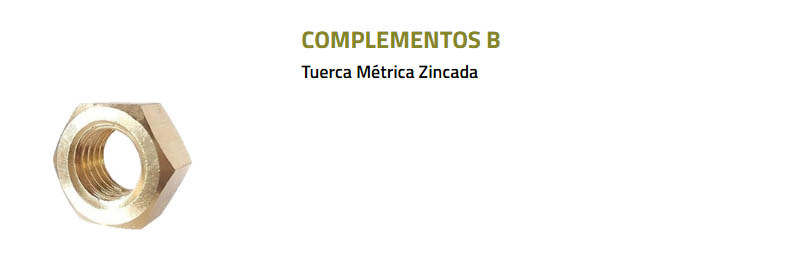

Tuerca Métrica Zincada

Especificaciones Tuerca Métrica Zincada
Medida	Entrecara - s (mm)	Altura - M (mm)
M6	10,0	5,0
M8	13,0	6,5
M10	17,0	8,0
M12	19,0	10,0
M14	22,0	11,0
M16	24,0	13,0
M18	27,0	15,0
M20	30,0	16,0
M22	32,0	18,0
M24	36,0	19,0
M27	41,0	22,0
M30	46,0	24,0
M36	55,0	29,0
M42	65,0	34,0
M48	75,0	38,0

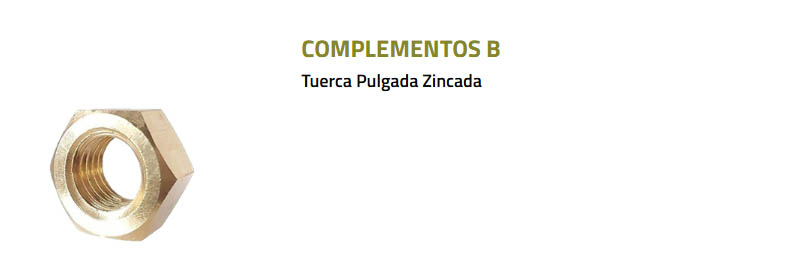

Tuerca Pulgada Zincada

Especificaciones Tuerca en Pulgadas Zincada
Medida (Pulgadas)	Entrecara - s (mm)	Altura - M (mm)
1/4"	11,11	5,55
5/16"	12,70	6,75
3/8"	14,29	8,30
7/16"	17,46	9,52
1/2" x 13 / 12	19,05	11,11
9/16"	22,22	11,11
5/8"	23,81	13,89
3/4"	28,57	16,30
7/8"	33,33	19,05
1"	38,10	21,83
1 1/8"	42,86	24,60
1 1/4"	47,62	27,00
1 3/8"	52,38	29,76
1 1/2"	57,15	32,54
1 5/8"	61,91	35,32
1 3/4"	66,67	38,10
2"	76,20	43,65

Varillas roscadas

Especificaciones Varillas Roscadas
Medidas	Paso de la Rosca
MÉTRICOS
M6	1,00
M8	1,25
M10	1,50
M12	1,75
M14	2,00
M16	2,00
M18	2,50
M20	2,50
M22	2,50
M24	3,00
BSW / UNC (Pulgadas)
1/4"	20
5/16"	18
3/8"	16
1/2"	12
1/2"	13
5/8"	11
3/4"	10
7/8"	9
1"	8

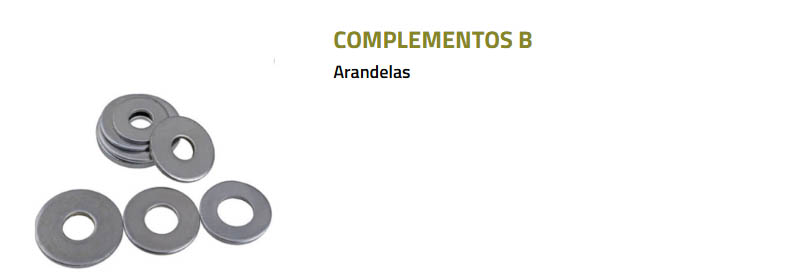

Arandelas

Especificaciones Arandelas
Medidas (mm)
6
8
10
12
14
16
18
20
22
24
M27

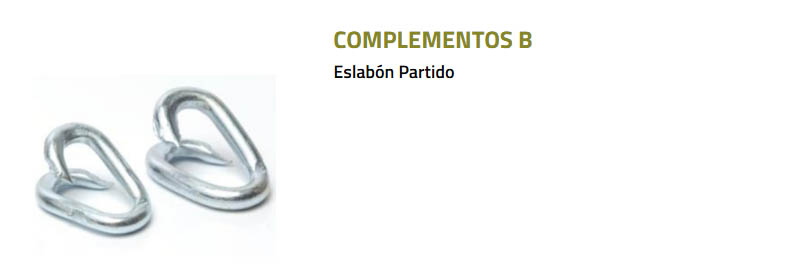

Eslabón Partido

Especificaciones Eslabón Partido
Cadena (Nº)	Dim. Ext. Largo x Ancho (mm)	Carga de Trabajo (kg)
40	29 x 16	150
50	35 x 20	250
